Модули кроссовой защиты
МКЗ
|
 |
|

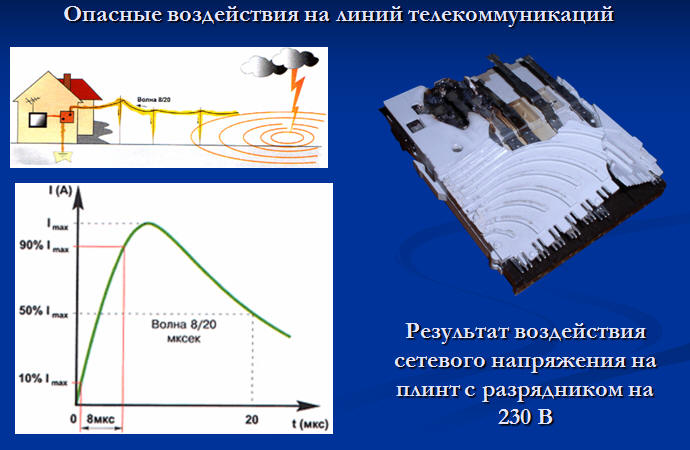

Модули кроссовой защиты (МКЗ) предназначены для
защиты АТС и
систем коммутации от опасных импульсных перенапряжений и токов,
а также попадания в линию сетевого напряжения (220В).
Модули МКЗ устанавливаются
в плинты технологии LSA
компании «KRONE», а также их аналоги («Интеркросс», «Belconn»,
«CobiNet»
и т.п.), и представляют собой штекеры защиты для одной или магазины для 10 пар линии связи.
|
Модули
с защитой по напряжению требуют наличия на плинте шины заземления.
|
Все модули
могут изготавливаться со световой
индикацией попадания 220В в линию (/и)
Все модули защиты являются
самовосстанавливающимися, т.е. после прекращения воздействия перегрузок, не
превышающих максимально допустимое значение, вольтамперные характеристики
используемых компонентов возвращаются к исходному виду. |
|
 |
|
Защита по напряжению обеспечивается:
|
|
|
|
Защита по току обеспечивается
|
полимерными позисторами -PolySwitch
- (П)
|
|

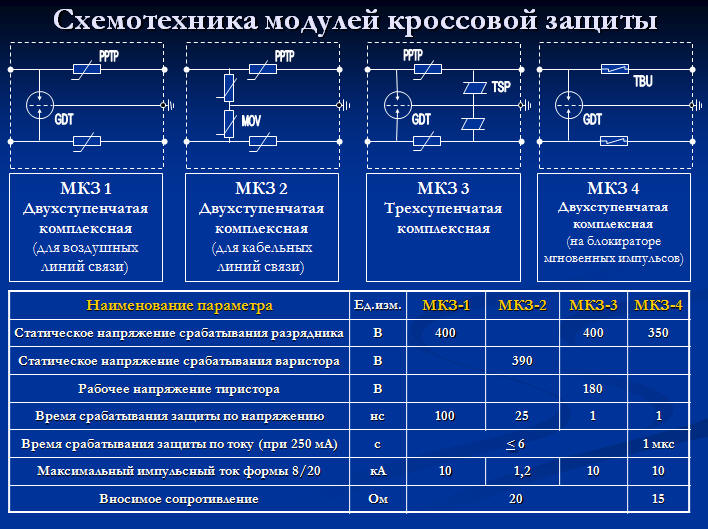

Функциональные разновидности
МКЗ
|
тип защиты |
схема |
защита по
напряжению |
защита по
току |
тип модуля |
|
Одноступенчатая защита |
 |
нет |
Полимерный позистор |
МКЗ 5 |
|
Комплексная защита
(защита по
напряжению и защита по току) |
 |
Варисторы |
МКЗ 2 |
|
 |
Разрядник |
МКЗ 1 |
|
 |

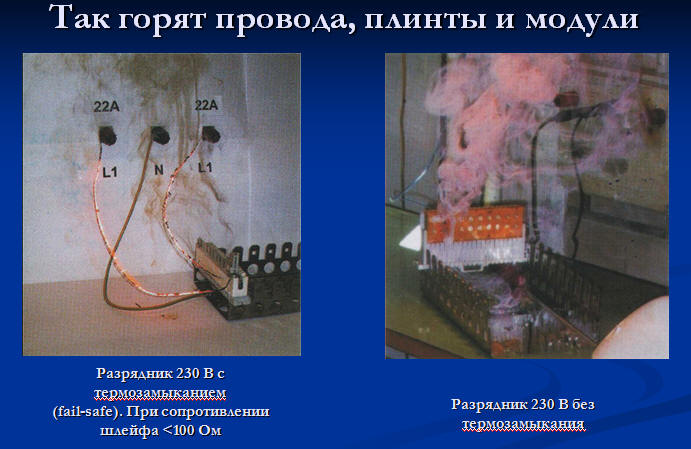

Разрядник (230 В)
с термозамыкающими
контактами |
МКЗ 1 (MG) |
|

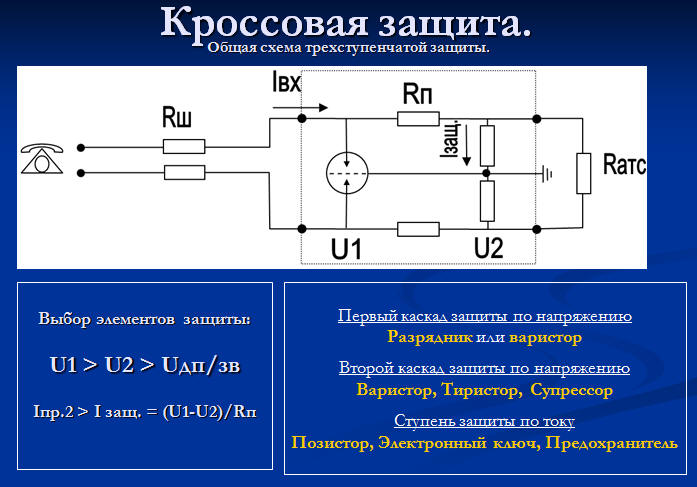

3х-ступенчатая защита
(2 каскада
защиты по напряжению и защита току)
|
 |
Разрядник и
тиристоры |
МКЗ 3 |
Пример обозначения модуля: МКЗ 1i-K
- модуль комплексной защиты (разрядник-полисвич) с индикацией (i)
для плинтов "krone" (К)
(для плинтов "iskrazascite
- I)
|
|

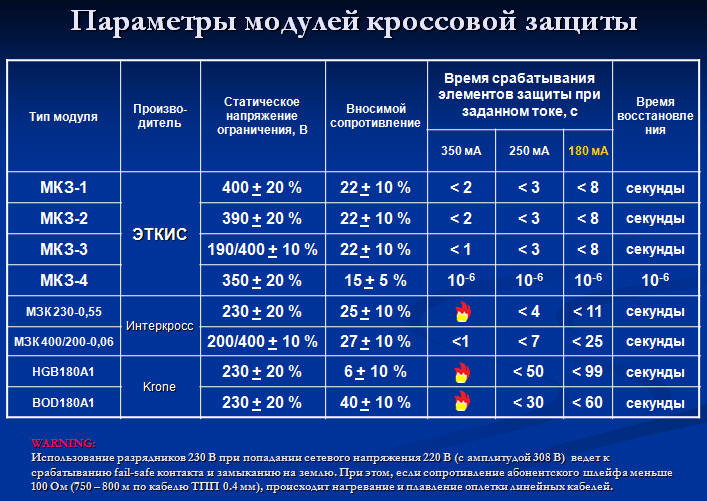

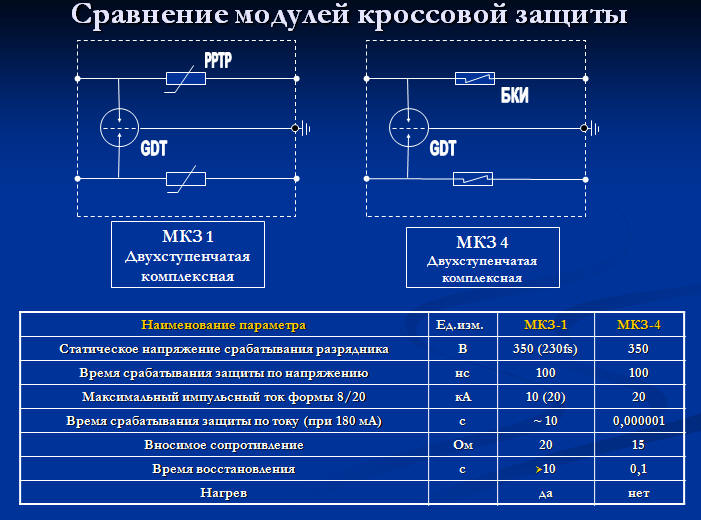

Технические характеристики устройств:
|
Наименование параметра |
Ед. изм. |
Тип схемы МКЗ |
|
5 |
2 |
1 |
3 |
|
Статическое напряжение срабатывания разрядника |
В |
- |
- |
400 (230) |
400 |
|
Статическое напряжение срабатывания варистора |
В |
- |
390 |
- |
- |
|
Рабочее
напряжение
тиристора |
В |
- |
- |
- |
180 |
|

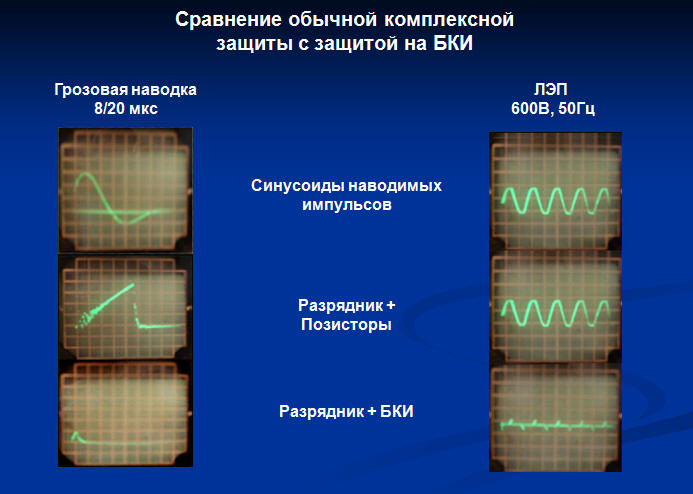

Время
срабатывания защиты по напряжению (при 8/20 мкс) |
нс |
- |
25 |
100 |
1 |
|

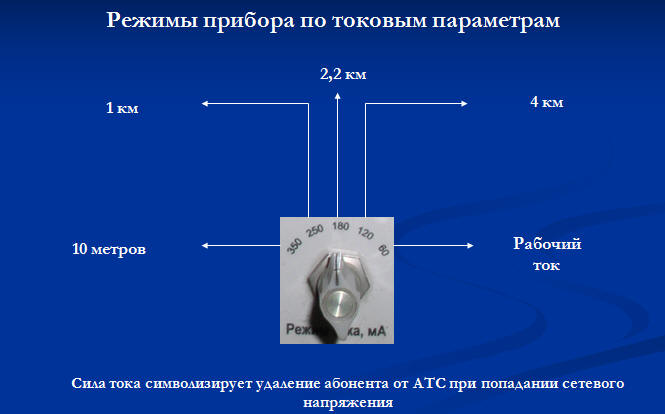

Время срабатывания защиты по току
не
более (при токе 300 мА) |
с |
<4 |
<0,5 |
|
Рабочий ток, при
+25оС |
мА |
≤
60 |
|
Максимальный
импульсный ток, формы 8/20 мкс,
a/b-e |
кА |
- |
1,2 |
10 |
|

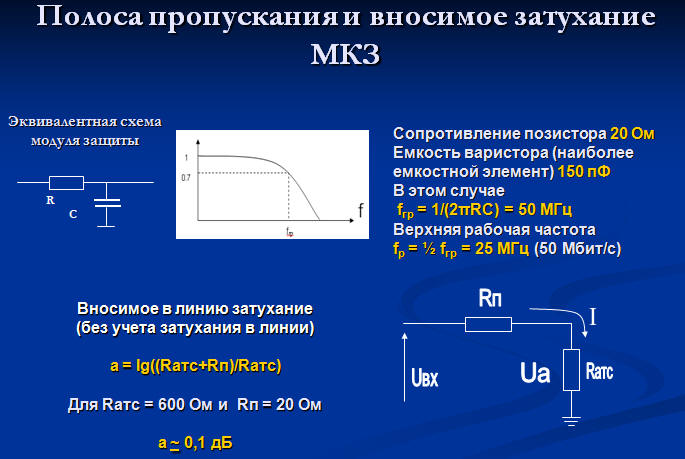

Вносимое
сопротивление, при Т = +25 СО |
Ом |
20+10% |
|
Модификация с
индикацией срабатывания защиты по току |
- |
да |
|
Конструктивное исполнение
|
Однопарный модуль защиты (штеккер) |
|
10-и
парный модуль защиты (магазин) |
|
|
Модули выполнены из не поддерживающей горение и не содержащей
вредных веществ пластмассы.
Размеры корпуса существенно уменьшены по сравнению с
ранее выпускавшимися. Сверхяркие микросветодиоды засвечивают трапецевидный
"хвостик", свечение которого видно издалека. Ребристая насечка на "хвостовике"
лучше рассеивает свет, а также позволяет легко вытаскивать модуль из плинта.
Конструктив корпуса обеспечивает при
эксплуатации полную безопасность для сотрудников предприятий связи, легко и
надежно устанавливаются в плинты. Разводка и ширина проводящих дорожек на
плате модуля исключает создание искровых промежутков и позволяет отводить
большие токи. Модули имеют толщину
ламели, обеспечивающую надежное соединение с контактами даже сомнительного
качества плинтов.
Для модулей только токовой защиты предусмотрена специальная
вставка, закрывающая отверстие для шины заземления. Также вставка используется
для модулей под плинты LL/I (компании "Искра Защита",
Словения) |
|
Индикация, используемая на модулях является
светодиодной. Свечение видно с расстояния до 10 метров (3-5 метров даже при
попадании на модуль яркого солнечного света). Индикация устроена таким образом,
что не требует разборки модуля после того, как из канала связи было убрано
постороннее напряжение. |
|
Модули кроссовой защиты для плинтов/кроссов других производителей
|
 |
 |
 |
 |
|
Модуль комплексной защиты (по
напряжению и току) для плинтов типа Ericsson
BAB323. Может иметь индикацию
попадания постороннего напряжения в линии связи. |
|
|
Модуль
комплексной защиты (по току и напряжению) на 10 абонентов для
плинтов
VS Compact компании
RdeM.Может
иметь индикацию попадания 220В в линию. |
|
|
Модули МКЗ-МТ комплексной защиты 8-парные и
токовой - однопарные для рамок кроссов 128х2
АТС МТ-20/25 |
|
|
Модули защиты по току, как с индикацией, так и без нее,
для кроссов Tesla
Karlin.
Групповые модули защиты
по току на 5 пар - по заказу |
|
|
 |
 |
 |
 |
|
Однопарные модули комплексной защиты для
плинтов Pouyet.
Сверхяркие индикаторы просвечивают корпус. |
|
|
Однопарный и десятипарный модули
кроссовой защиты для плинтов LL/I "Искра
Защита" собственного производства. |
|
 |
|
Модули комплексной
защиты для плинтов
типа
FA8-123
(Китай)

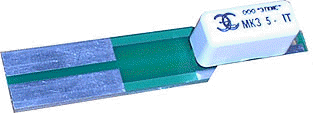

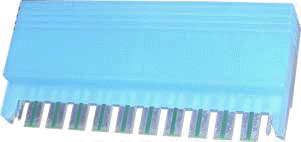

Модуль токовой защиты МКЗ 5-IT
для плинтов производства ItalTel.
|
|
 |
С марта 2010
однопарные, а с апреля и десятипарные, модули кроссовой защиты выпускаются в полупрозрачном корпусе
новой конструкции из негорючей пластмассы василькового
цвета, в котором
обеспечено точное попадание шины
заземления.
По желанию заказчика
модули могут быть исполнены в другой цветовой гамме для лучшего различия
на кроссах большой емкости.
|
