Комплектующие для оптических кроссов



Оптические адаптеры (розетки)



Предназначены для подключения коннекторов, установленных на оптических соединительных и монтажных шнурах. Используются в панелях оптических кроссов, активном оборудовании и измерительных приборах.

Соединительные розетки (СР) предназначены для обеспечения разъёмного соединения оптических шнуров с коннекторами одного типа.

Адаптер (розетка) типа SC/UPC

Адаптер (розетка) типа SC/APC

Адаптер (розетка) типа SC/UPC duplex (сдвоенный)

Адаптер (розетка) типа LC/UPC

Адаптер (переходная розетка) типа SC/UPC-ST/UPC

Адаптер (переходная розетка) типа SC/UPC-FC/UPC

Адаптер ( розетка) типа ST/UPC

Адаптер ( розетка) типа FC/UPC

Переходные розетки (ПР) используются для соединения оптических шнуров с коннекторами разных стандартов при сопряжении активного сетевого оборудования с ранее проложенными сетями (если их стандарты не совпадают)

Типы соединительных розеток

Типы переходных розеток

FC

SC

LC

SC/APC

FC/APC

SC Duplex

LC Duplex

SC/APC Duplex

FC-SC      FC-LC    FC-ST



SC-ST   SC-LC

Технические характеристики:

Вносимое затухыние, дБ, не более

0,15
Ресурс включений 500
Вносимое затухание к концу включений 0,27
Рабочая температура -40…+80



Шнуры оптические

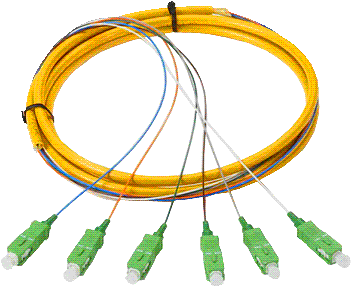

Пигтейл для оптического кросса

Технические характеристики:

Оптические параметры

Полировка

Волокно

Мин

Тип

Макс

Прямые потери

(1310 шм), дБ

UPC

SM

0.15

0.2

0.35

APC

UPC

MM

0.1

0.15

0.2

Обратные потери, дБ

UPC

SM

-55



-50

APC

-60



-65

Температурный диапазон

-40 ~ +80



Информация для заказа шнура оптического ШО:

ШО - Х - ХХ/XXX - XX/ХХХ - XX - XX - X

         1     2    3       2     3       4      5     6

1 – тип шнура (С – соединительный, М - монтажный)

2 - тип коннекторов (SC, FC, LC)

3 - тип полировки (UPC или APC)

4 - диаметр оболочки (0,9 , 2, 3)

5 - тип кабеля (SM, MM625, MM50)

6 - длина в метрах (длина ШО-М по умолчанию 1,5 м, ШО-С по умолчанию 3 м)

Пример заказа:

ШО-С-FC/UPC-SC/APC-0,9-MM625-10 - шнур оптический соединительный с одной стороны оконцован FC/UPC, с другой SC/APC, диаметр оболочки 0,9 мм, многомодовый 62,5/125 длиной 10 м

Оптический патч-корд

Монтажный оптический шнур (пигтейл)  - отрезок оптического волокна в буферном покрытии диаметром 0.9, 2, 3 мм, оконцованный оптическим разъемом (FC, SC, LC) с одной стороны.

Соединительный оптический шнур (патчкорд) - отрезок оптического кабеля (simplex или duplex) диаметром 0.9, 2 или 3 мм, оконцованный с двух сторон оптическими разъемами одного типа, и предназначенный для коммутации активного оптического оборудования, оптических кроссов и внутрикроссовых соединений.




Оптические разветвители (сплиттеры)



Оптические планарные (PLC) сплиттеры изготавливаются методом вытравливания волноводного слоя, выращенного на основе ниобата лития на монокристалле кремния, соответствующей конфигурации дерева разветвителя и обеспечивают равномерное деление мощности сигнала.

Оптические сплавные (FTB) сплиттеры  выпускаются с требуемым числом ответвлений (от 1х2 до 32х32) и делением мощности в различных процентных отношениях (с шагом 1%). Изготавливаются оптические разветвители в различных корпусных исполнениях на одномодовом или многомодовом оптическом волокне производства CORNING в буферном покрытии Ø0.9 мм и на кабеле Ø3.0 мм.

Сплиттер оптический

Технические характеристики сплиттеров

Параметры

PLC

PBT

Рабочая длина волны, нм

1310 и 1550

Полоса пропускания, нм

+40

Внутренние потери (однородность), дБ (макс)

0.6-3.0

0.1-0.2

Вносимые потери, дБ (макс)

1x2

<4.0



1x4

<7.3



1x8

<10.8



1x16

<13.8



2x4

<7.6



2x8

<11.2



2x16

<14.5



1x32

<17.2



2x32

<18.2



1x64

<20.5



2x64

<21.0



50/50



3.6/3.6

40/60



4.7/2.7

35/65



5.3/2.4

30/70



6.0/1.9

20/80



7.9/1.2

10/90



11.3/0.6

5/95



15.2/0.45

3/97



18.2/0.4

1/99



22.0/0.3

Поляризационные потери, дБ (макс)

0.2-0.4

0,15

Направленность, дБ

>55



Обратные потери, дБ

<55



Тип оптоволокна

Corning SMF-28е

Стандартная длина кабельных отводов

1м - Ø0,9мм

1,5м - Ø3,0мм

Рабочая температура,°С

-40 ~ +85

-20 ~ +70

Рабочая мощность, мВт (макс)

300

Сплиттер оптический

Сплиттер 1х4. Корпус Box, 100х80х10 мм.

Оболочка: 2 или 3 мм.

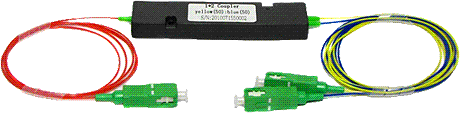

Сплиттер 1х2. Корпус Mini, 80х20х6 мм. Оболочка: 0,9 мм.

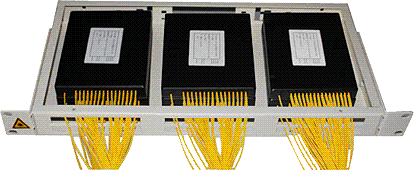

Корпус в стойку 19’’ 1U, 484х240х44 мм.

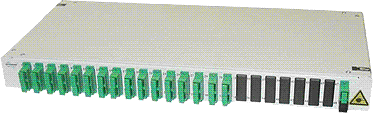

Сплиттер 1х32.

Корпус в стойку 1U, 484х240х44 - решение на 384 абонента PON с шестью входными портами. Возможно поэтапное добавление сплиттеров по мере подключения абонентов.

Варианты исполнения:

1х2 (4, 8, 16, 32, 64)

2х4 (8, 16, 32, 64)



оконцованные:

 FC, SC, LC, FC/APC, SC/APC



буфер:

 0.9, 3 мм



корпуса:

пластиковый, мини, 1U

Информация для заказа оптического сплиттера ОС:

ОС-XXX - Х-XX - XX/ХХХ - XX - Х

                1        2          3            4     5

1 - тип оптического сплиттера (PLC, FTB)

2 - конфигурация  (1х2…….2х32)

3 - тип коннектора и полировки (FC, SC, LC, FC/APC, SC/APC)

4 - диаметр оболочки (0,9 , 3мм)

5 – длина кабеля



Пример заказа:

СО-PLC-SC/APC-0,9-1 – оптический сплиттер планарного типа, диаметр оболочки 0,9 мм, длина 1м,  мини-корпус, оконцованный SC/APC

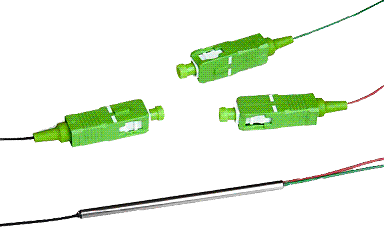

WDM мультиплексор оптический для CaTV



Мультиплексор оптический предназначен для  объединения двух оптических сигналов с различными длинами волн в один поток или пассивного разделения одного входного оптического потока на два выходных. Мультиплексор применяется в волоконно-оптических системах передачи со спектральным уплотнением сигналов (WDM).

Мультиплексор оптический применяется для подключения аналогового телевизионного сигнала  на длине волны 1550 нм при построении сетей FTTH (PON).

Варианты исполнения: оптический мультиплексор

Технические характеристики:

Оконцованные



FC, SC, LC, FC/APC, SC/APC



Буфер: 0.9 мм



Корпуса: гильза

Рабочая длина волны, нм

1310/1550

Полоса пропускания, нм

±15 (20)

Изоляция между каналами, дБ

1-stage

17 ~ 20

2-stage

30 ~ 35

3-stage

45 ~ 51

Вносимые потери, дБ

1-stage

0,4

2-stage

0,8

3-stage

1,2

Обратные потери, дБ

>55

Рабочая температура, С0

-40 ~ +75

Температура хранения,  С0

-40 ~ +85




Аттенюаторы оптические



Служат   для преднамеренного ослабления оптического сигнала в локальных оптических сетях, сетях кабельного телевидения, магистральных сетях передачи данных, а также используются при проведении контрольно-измерительных работ



Технические характеристики:

Наименование

Тип аттенюатора

Розетка

FM

Шнур

Рабочая длина волны, нм





1310/1550

Полоса пропускания, нм





10, 40

Величина затухания, дБ

5/10/15/20

Точность

1

1

0,5

Обратные потери, дБ

-14

-35

-40

Рабочая температура

-40  +85

Аттенюатор-розетка типа FC, SC, LC имеет размеры и внешний вид стандартной оптической розетки. Выпускается с коэффициентом затухания 5; 10; 15 и 20 дБ, задаваемым калиброванным воздушным зазором.

FM-аттенюатор типа FC, SC, LC имеет размеры и внешний вид стандартного FM-адаптера. Выпускается 5; 10; 15; 20 дБ, задаваемым размером вклеенного в коннекторную часть специального волокна. FM-аттенюаторы FC и SC типа могут иметь APC-полировку.

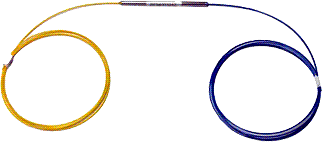

аттенюатор-шнур – прецизионное устройство, имеющее повышенную точность коэффициента затухания и высокую температурную стабильность. Коэффициент затухания 5; 10; 15 или 20 дБ задается за счет длины специального волокна. Изготавливается в пластиковом корпусе для оптического кабеля simplex 3.0 мм, либо в стальной гильзе для оптического волокна в буферном покрытии 0.9 мм. Может быть оконцован разъемами типа FC, SC, LC, FC/APC, SC/APC и LC/APC.
