SHDSL модемы PTS

Хорошо зарекомендовали себя во всех регионах России!

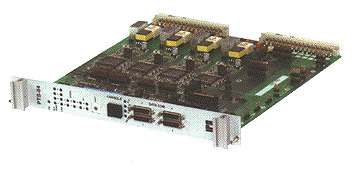

модем типа RM для 19" корзины

G.SHDSL

модемы

модем типа DT

пластмассовый корпус

металлический корпус

Семейство модемов PTS G.SHDSL является идеальным решением для операторов телекоммуникаций, локальных провайдеров услуг (CLEC) и провайдеров услуг Интернета (ISP), предлагая им компактное, надежное и эфективное в экономическом смысле решение для всех приложений, в которых требуется высокоскоростная (до 9,2Мб/с) коммуникация без применения регенераторов по одинарной или двойной медной паре.

К основным областям применения относятся телефонные станции, удаленные узлы доступа или перенос цифрового шлейфа по E1 («framed», «unframed», с CRC или без CRC, с любым количеством используемых временных слотов), базовые станционарные контроллеры в рамках мобильных сетей GSM/UMTS, PBX, основные узлы ISDN, локальные сети Ethernet LAN, маршрутизаторы, переключатели и т.п.

Модемы PTS SHDSL поставляются как в отдельном (DT), так и в стандартном варианте (RM) для установки в стойку-корзину 19". Корзина содержит 14 слотов, обеспечивая от 14 до 28 линий SHDSL при том же количестве интерфейсов за счет применения плат с дополнительными интерфейсами. Каждое устройство включает в себя локальный трансформатор питания DC/DC, что в большой степени увеличивает надежность системы

Типы модемов семейства PTS-01

Пользователь самостоятельно может выбрать тип модема под имеющееся количество медных линий - для одной пары или для двух пар.

Серия модема	Модель модема	Количество медных пар SHDSL	Количество интерфейсов
Серия модема	Модель модема	Количество медных пар SHDSL	Е1	datacom	Ethernet
PTS-01	PTS-11	1	1+1	1	1
PTS-01	PTS-21	2	1+1	1	1

Имеющиеся интерфейсы	Следует учитывать, что некоторые интерфейсы устанавливаются по желанию и не присутствуют на всех моделях.
1 x E1 (G.703)
2 x E1 (G.703)
Datacom (X.21, V.35, V.36/RS-449 и RS-530)
Ethernet (10Base-T или 100Base-TS)

Е1 работает при битовой скорости 2.048 кб/с, с любым количеством активных временных окон N (N = 1,2,...32 = 64 кб/с...2.048 кб/с). X.21, V.35, V.36/RS-449, RS-530 работают при скоростях N х 64 кб/с (N = 1,2,...36 = 64 кб/с..2.304 кб/с)

Эффективную скорость передачи данных по интерфейсу Ethernet можно настраивать пошагово N х 64 кб/с (N = 2,...72 = 128 кб/с,... 4.608 кб/с).

Скорость информации устанавливается при помощи внешних переключателей DIP , а именно от 64 кб/с до 2.048 кб/с и 2304 кб/с (Х.21, V.35, V.36/RS-449, RS-530) или 4.608 кб/с (Ethernet)

Если устройство PTS-01 подключено к линии Е1, скорость переноса на линии SHDSL всегда составляет 2.048 Мб/с. При использовании любого информационного интерфейса (Х.21, V.35, V.36/RS-449, RS-530) или Ethemeta, скорость линии одинакова скорости на интерфейсе (с добавлением 8 кб/с).

Каждый модем PTS может работать в режиме «single bearer» (один интерфейс) или «dual bearer» (два различных интерфейса одновременно), причем оба переносят информацию по одной или двум медным парам SHDSL. Одновременная работа двух типов интерфейса по одной или двум медным парам представляет особенный интерес при переходе от классической системы сети к сетям следующего поколения.

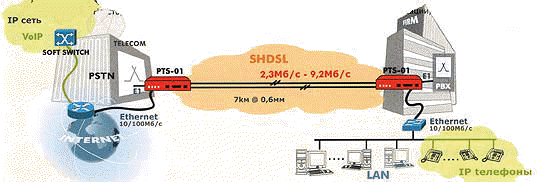

Полезной может оказаться функция совместного подключения голосового и информационного сигнала по одной или двум медным парам по направлению от локального РВХ и сетей Ethernet в сторону оператора телекоммуникаций, причем оба потока следуют отдельными путями в оборудованные переключателями сети TDM и IP. При конфигурации с двойным интерфейсом, модемы PTS поддерживают весь диапазон 64 кб/с - 5,696 Мб/с. На стороне интерфейса можно составлять различные специальные комбинации.

Основные варианты применения

Модемы семейства PTS G.SHDSL можно использовать в различных областях применения, например для подключения удаленных точек, используя при этом один и тот же тип интерфейса на обеих сторонах, или же при обеспечении одновременного доступа двойного интерфейса по одинарной или двойной медной паре.

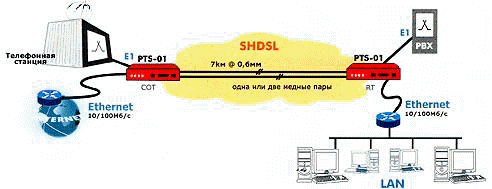

1. Один тип интерфейса по одной или двум медным парам

Стандартное применение. Расстояние переноса в этом случае можно увеличить путем установки регенератора RPS-01 или используя вариант модема с двойной парой проводов. Использование двойной пары обеспечивает увеличение расстояния без установки регенераторов.

2. Два типа интерфейса по одной или двум медным парам

Одновременный доступ по одной паре с применением двух интерфейсов представляет интерес в качестве посредника при соединении старого и нового поколения сетей. Самый эффективный вариант, когда по одной паре одновременно соединяем локальный РВХ и сеть Ethernet, где два потока данных у оператора разделяются в TDM (Time Division Multiplexing) и IP (Internet Protocol) сеть. В конфигурации с применением двух интерфейсов модемы PTS-11 действуют во всей области переноса данных до 4.608 Мб/с.

Привлекательно при использовании 2хЕ1 или Е1 и Ethernet интерфейсов по одной линии SHDSL, таким образом значительно увеличивая эффективность использования линии SHDSL, при этом по одной паре модема соединяется больше устройств. Объем переноса можно также разделить между двумя линиями SHDSL, и в этом случае можно перераспределить объемы потоков: Е1 - 2 Мб/с по одной паре и Ethernet- 2,3 Мб/с - по другой.

Поддерживается пошаговое увеличение объема переноса 64 кб/с - 2.304 Мб/с, причем шаг составляет 64 кб/с. Скорость переноса автоматически выбирается на устройстве RT, на основании требований по скорости от терминала СОТ SHDSL. Терминал RT SHDSL не может настраивать скорость переноса, предупреждая таким образом возможные неисправности в сети.

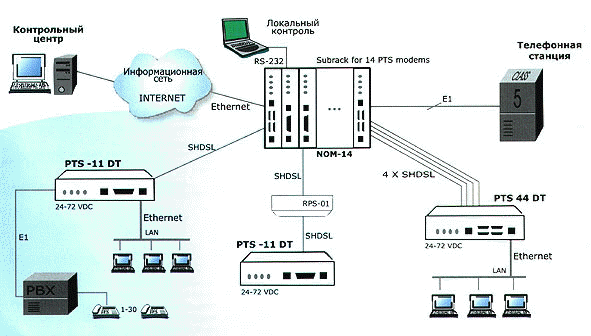

Общая схема соединений

RPS-O1 регенератор SHDSL

RPS-01 регенератор SHDSL расширяет возможности семейства модемов PTS, увеличивая расстояние переноса SHDSL. Позволяет устанавливать каскадным образом до 15 устройств в группах. Имеются также несколько вариантов питания (дистанционное и местное), что помогает поддерживать медную пару SHDSL в удаленных районах с перебоями в питании. RPS-01 расширяет расстояние переноса модемов семейства PTS почти в два раза. Регенератор повторяет сигнал и является полностью транспарентным вне зависимости от типа передаваемых данных.

RPS-01 регенератор поставляется в малогабаритном металлическом корпусе и подлежит установке на зданиях, распределительных щитах или отдельно. Пластмассовый водонепроницаемый корпус предназначен для установки в местах с самым неблагоприятным климатом.

Контрольная система NKS-03

Контроль проводится посредством WEB интерфейса или контрольной системы NKS-03, что позволяет осуществлять диагностику и контроль всех типов модемов серии PTS. Контроль можно проводить локально или дистанционно. Локальний контроль проводится посредством терминала RS-232D со скоростью 9.600 кб/с. Для осуществления дистанционного контроля устройства PTS должны быть локально связаны с шиной RS-485, которая собранные данные посылает в контрольный центр NKS-03. Контрольная система при помощи протокола SNMP графически отображает статус и состояние линий и модемов.

С использованием SNMP можно дистанционно контролировать устройства с любой локации. Это позволяет модифицировать версию программного обеспечения, причем не требуется физическое присутствие. Для быстрого просмотра состояния модемов на лицевых панелях всех модемов находятся диоды LED, которые отображаяют статусы работы, питания и линии SHDSL.

Контролируемые параметры:	Модемы: PTS-11/ PTS-21	Регенератор RPS-01
Дистанционное питание	По SHDSL линии
Контроль и диагностика	Посредством WEB интерфейса, RJ-45 разделен между RS-232D,(DTE типом терминала) и RS-485	Не имеется
Тестовые режимы	Power-on self-test. Тестовые режимы запускаются при помощи поворотного переключателя на передней стороне. Несколько тестов с обратным шлейфом (ITU-T V.54). Режим тестирования мощности (ITU-T G.826)	Power-on self-test. Некоторые тесты с обратным шлейфом
Дистанционная модификация	SW посредством консоли RS-232D, системы контроля NKS-03 или посредством интегрированного сервера web (по выбору)	(ITU-T V.54) Посредством интерфейса SHDSL

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Интерфейс E1

модем	PTS-11	PTS-21
количество интерфейсов	1	1
Битовая скорость	2.048 Мб/с, Частичный доступ: любое количество используемых временных рамок
Линейный код	HDB3
Линейное сопротивление	Витая пара: 120 Ом, Коаксиальный кабель: 75 Ом (вариант, только на PTS-11)
Макс. затухание на линии	10 дБ @ 1024 кГц
Уровни сигналов формирование рамок	ITU-T G.703, G.704, unframed, fully transparent
Эффект «Jitter»	ITU-T 1.431, G.736, G.823
Коннекторы для интерфейсов	RJ-45, BNC (вариант, только для PTS-11) DIN41612 (у-во для встройки)
Показатель статуса	Синхронизация, уровень BER, индикация связи при помощи двухцветного диода LED

Интерфейс Ethernet

модем	PTS-11	PTS-21
количество интерфейсов	1	1
Битовая скорость	384 кб/с - 4.304 Мб/с пошагово по N х 64 кб/с (N = 2 - 72) кб/с. Определяется при помощи внешних переключателей DIP (до 2.048 Мб/с), при помощи консоли RS-232D или контрольной системы NKS-03
Тип	Auto-sensing 10BASE-T или 100BASE-TX, half or full-duplex
Уровни сигнала и формирование рамок	IEEE 802.3
Мост/Bridging	IEEE 802. Id Transparent learning bridge, IEEE 802. Iq VLAN (вариант)
Маршрутизация (вариант)	IP V4 маршрутизатор, DHCP, NAT, TCP/IP/UDP/ICMP/ARP
Безопасность (вариант)	Пожарная стена (пакетная обработка), DMZ пожарная стена, denial of service, validation IP filtering
Диагностика	Идентификация информационного интерфейса при помощи зеленого диода LED
Коннекторы для интерфейсов	RJ-45

Информационный интерфейс

модем	PTS-11	PTS-21
количество интерфейсов	1	1
Битовая скорость	до 4.304 Мб/с пошагово по N х 64 кб/с (N = 2 - 36] кб/с определяется при помощи внешних переключателей DIP (до 2.048 Мб/с), при помощи консоли RS-232D или контрольной системы NKS-03
Формирование рамок	Полностью транспарентно
Х.21	DB-15 Female (ISO 4903), DCE, ITU-T V.ll
RS-530	DB-25 Female (ISO 2110), DCE, ITU-T V.ll
V.36/RS-449	DB-37 Female (ISO 4902), DCE, ITU-T V.ll
V.35	V.35 Female Winchester (ISO 2593), DCE, ITU-T V.10, V.ll
Диагностика	Идентификация информационного интерфейса при помощи зеленого LED Rx/Tx на PTS-11 с зеленым/желтым диодом LED diodo
Коннекторы для интерфейсов	DB-25 Female (ISO 2110)

Интерфейс SHDSL

модем

PTS-11

PTS-21

Регенератор RPS-01

количество интерфейсов

1 + 1

Битовая скорость

128 кб/с до 2.304 Мб/с, 128 кб/с до 4.608 Мб/с (вариант) пошагово по 64 кб/с

Линейный код

РАМ -16 Trellis coded, PAM-32 Trellis coded (вариант)

Линейное сопротивление

135 Ом

Мощность на выходе

13.5 дБм

Максимальное расстояние переноса без шума @ 2.048 Мб/с)

по одной паре проводов	по двум парам проводов
4 км @ d = 0.4 мм (AWG26)	8 км @ d = 0.4 мм (AWG26)
5,5 км @ d = 0.5 мм (AWG24)	11 км @ d = 0.5 мм (AWG24)
6,5 км @ d = 0.6 мм (AWG22)	13 км @ d = 0.6 мм (AWG22)
20 км @ d = 1.2 мм (AWG16)	40 км @ d = 1.2 мм (AWG16)

по одной паре с регенератором

7,2 км @ d = 0.4 мм (AWG26)

9,9 км @ d = 0.5 мм (AWG24)

11,7 км @ d = 0.6 мм (AWG22)

36 км @ d = 1.2 мм (AWG16)

Уровни сигналов, формирование рамок

ITU-T G.991.2, G.994.1

Защита на входе

ITU-T К.20, К.41, К.44, К.45

ITU-T К.17, К.41, К.44, К.45

Коннекторы для интерфейсов

RJ-45

DIN41612 (у-во для встройки)

двухполюсные разъемы типа Phoenix®

Показатель статуса

Синхронизация, уровень BER, индикация связи при помощи двухцветного диода LED

Питание.

Серия модемов PTS и регенератор RPS-01 используют несколько вариантов питания.

Местное - внешний преобразователь AC/DC на 24 VDC, 24-76 VDC батерея /телекоммуникационное питание/ или через местний блок питания ( 90-160 VDC)

Дистанционное - устройство на стороне станции обеспечивает дистанционное питание (180 VDC или более - по требованию) с определением и ограничением тока короткого замыкания (<60 мА и менее - по требованию), что отвечает стандартам безопасности.

	PTS-11	PTS-21	Регенератор RPS-01
Локальное питание	24 - 72 VDC или 90 - 160 VDC посредством входа DC (D=2.1 мм или DIN41612 (при встроенном варианте), внешний преобразователь AC/DC (вариант от 230 VAC до 24 VDC)		24-72 VDC или 90 - 160 VDC посредством двухполюсных разъемов типа Рhoenix®. внешний преобразователь AC/DC (вариант от 230 VAC до 24 VDC)
Напряжение дистанционного питания RT	90 - 160 VDC
Напряжение дистанционного питания СОТ на выходе	180 VDC Ограничение тока на линии SHDSL на < 60 мА или < 50 мА (вариант)
Покаэатель статуса	Дистанционное питание - зеленый диод LED Детекция тока короткого замыкания и открытого шлейфа - красный диод LED		Детекция тока короткого замыкания и открытого шлейфа - двухцветный диод LED (используется также для индикации статуса SHDSL)
Потребление	4 W	8 W	3,5 W

Габариты и климатические условия:

	PTS-11	PTS-21	Регенератор RPS-01
Размеры (ширина хглубина х высота)	DT 237 х 150 х 40 мм RM 233 х 160 х 30 мм	DT 237 х 280 х 40 мм RM 233 х 250 х 30 мм	55 х 103 х 202 mm Водонепроницаемый пластмассовый корпус, пластмассовый внешний корпус OZM-03 (вариант)
Вес	Настольное устройство PTS-11: 0.8 кг PTS-21: 1.0 кг Карта для встройки: PTS-11: 0.6 кг PTS-21: 0.8 кг		1.3 кг
Условия работы	5 °С до 55 °С, - 40 °С до 55 °С (вариант), 0 % до 95 % влажности, без конденсации

Схема расположения элементов на передней панели модема.
