Оптический
распределительный кросс (далее - кросс) предназначен для
концевой заделки и коммутации оптических кабелей связи (ОК)
c
оконечным оборудованием на единой сети электросвязи России и
обеспечивает ввод до 20 ОК с диаметром наружной оболочки не
более 20 мм (одного бронированного ОК (линейного) и до 19
диэлектрических (распределительных) ОК).
Кросс имеет
пылезащищенный корпус, снабженный дверью с встроенным
замком, для эксплуатации в помещениях.
Варианты
исполнения кросса ОРК-М: (ОРШ) по емкости портов: на 32, 64,
96, 128, 160, 192, 256, 288, 320 портов.
Антивандальный пылевлагозащищенный кроссовый
шкаф предназначен для размещения в жилых домах при
строительстве сетей абонентского доступа по технологии FTTH
(PON) - «волокно-в-квартиру». Защищенное исполнение шкафа
позволяет размещать его непосредственно в подъезде, в
подвале, техническом этаже или на чердаке.
Конструктивной особенностью кросса является
то, что монтаж и кросс-коммутация ОВ осуществляется в
откидных кроссовых модулях, объединенных в кроссовый блок.
В закрытом положении кроссовые модули должны
защелкиваться один в другой, а при открывании нужный
кроссовый модуль должен находится в горизонтальном
положении. Более того, система «книжка» позволяет
вытаскивать любой модуль из блока и благодаря запасу
волокон, находящихся в транспортной трубке, производить
работы вне шкафа.
Фиксация откидных кассет кроссового блока друг с другом
осуществляется магнитами: первая кассета крепится к
органайзеру, расположенному на задней стенке кросса.
Конструкция кросса позволяет после размыкания магнита
развернуть кассету («перелистывать» кассеты в виде страниц
книги) в плоскость, перпендикулярную задней стенке кросса,
обеспечивая свободный доступ к любому модулю кроссового
блока. Каждый модуль можно снять с блока при наклоне модуля
в 45 градусов. |
|
Основные
технические характеристики кросса
|
Параметр \ Исполнение кросса (кол-во оптических
портов) |
ОРШ- |
| 32 |
64 |
96 |
128 |
160 |
192 |
256 |
288 |
320 |
|
Макс. диаметр вводимых ОК по наружной оболочке, мм |
20 |
|
Макс. количество вводимых ОК, шт. |
12 |
12 |
20 |
20 |
20 |
20 |
20 |
|
|
|
Габаритные размеры ВхШхГ, мм |
460х120х140 |
460х500х710 |
460х620х300 |
|
|
|
|
Тип оптических соединительных розеток |
SC, SC/APC
или
LC |
|
Количество кроссовых блоков |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
10 |
11 |
|
 |

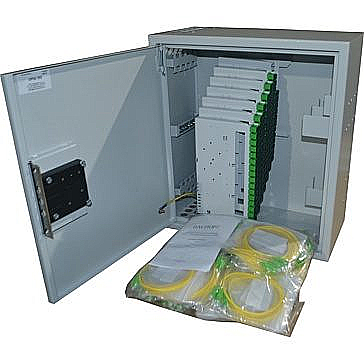

Внешний вид кросса
1 - гребенка
для крепления ОК;
2 -
кронштейн для крепления ЦСЭ ОК;
3 – зона
выкладки излишков ОК с гребенкой для фиксации гофрированной
трубки;
4 - отсек
(контейнер) для крепления разветвителей;
5 - откидные
кассеты (кроссовый блок) с планкой для установки 32
адаптеров;
6 –
кронштейн для установки кроссового блока;
7 – дверь с
замком. |
Состав кросса
1. Каркас
шкафа с замком и ключом.
2. Блок
кроссовый, содержащий до 10 кроссовых откидных кассет с
расположенными на них:
- оптическими адаптерами
SC,
SC/APC
или
LC
(конкретный тип соединителя определяется
при заказе, максимальное количество соединительных розеток
стандартного размера – 32 шт.),
- ложементами для фиксации КДЗС-4525 для
защиты сварных соединений оптических волокон (ОВ)
(макс. количество ложементов – 2, макс.
емкость модуля – 32 сварки)
3. Контейнеры
(отсеки) для размещения в каждом до 32 оптических разветвителей 1х8
или до 16 разветвителей 1х16 или 8 разветвителей 1х32 с выводами
Ø2…3 мм, в ударопрочном корпусе,
4. Разветвители
оптические (по отдельному заказу).
5. Комплект
крепления (саморезы с дюбелями).
6. Комплект
самоклеющихся бумажных маркеров.
7. Шнуры
оптические типа «pigtail» на основе ОВ с буферным покрытием Ø900
мкм, стандарта
G657A
8. Комплект
КДЗС-4525
9. Гофрированная
трубка |
